Функциональный контроллер в корпусе на DIN-рейку

Управление по СМС любым оборудованием Охрана имущества Мониториг температуры Извещение о пропадании электричества Автоматические сценарии работы для реле


Функционнальный GSM контроллер Сота-реле 452D в корпусе на DIN-рейку
Функционнальный GSM контроллер Сота-реле 452D в корпусе на DIN-рейку

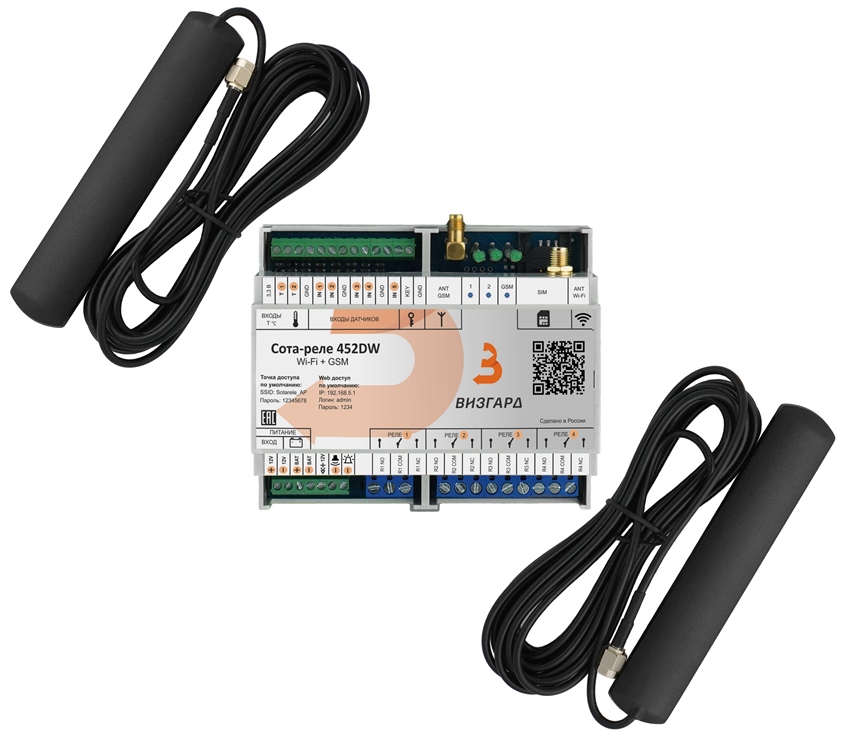

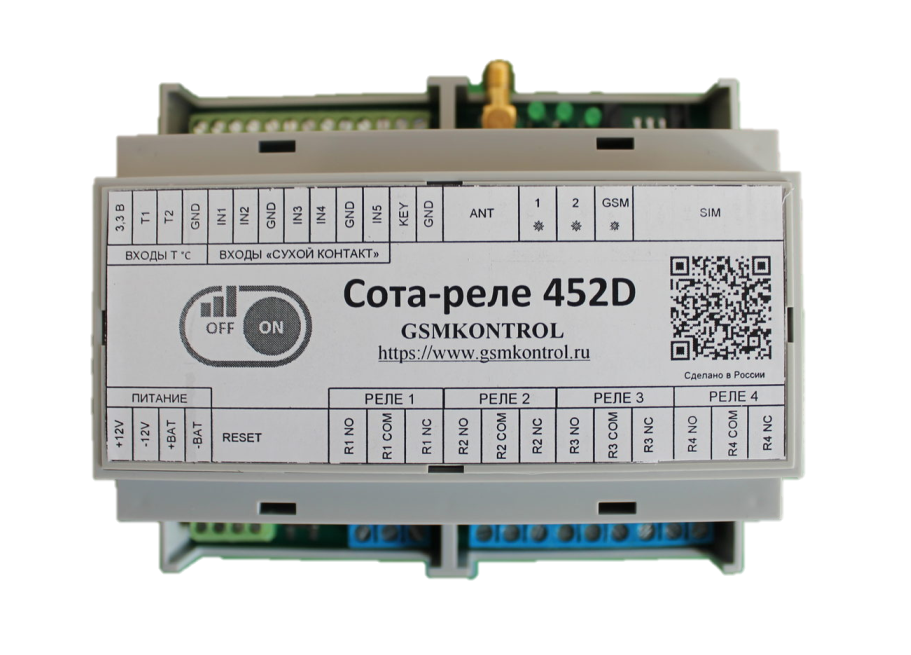

Внешний вид GSM контроллера Сота-реле 452D в корпусе на DIN-рейку
Внешний вид Сота-реле 452D в корпусе на DIN-рейку

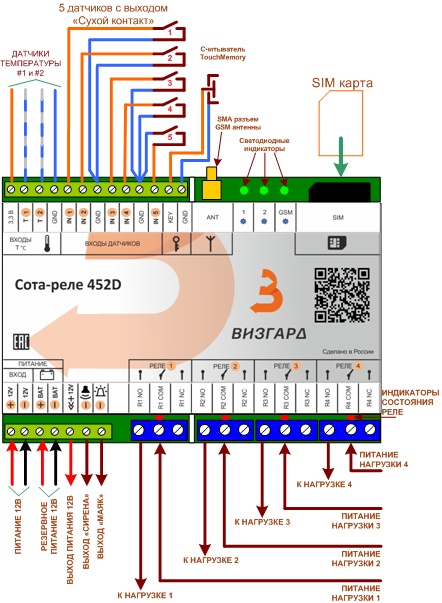

Схема подключения GSM контроллера Сота-реле 452D
Схема подключения GSM контроллера Сота-реле 452D

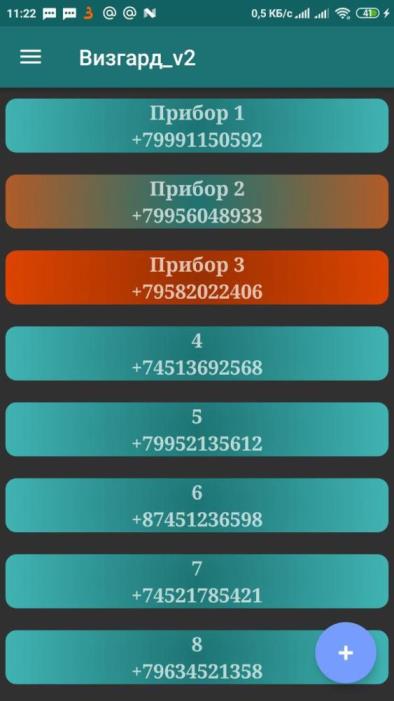

Качайте последнюю версию приложения для Android с нашего сайта:

Cкачать версию 1.0.8.2

Что реализовано в версии 1.0.8.2:

  • В основные настройки добавлен выбор режима тревожных уведомлений.
Что реализовано в версии 1.0.8:
  • Реализована поддержка устройств "Сота-реле 352DEM".
Что реализовано в версии 1.0.7:
  • Добавлена настройка задания функции звонка
Что реализовано в версии 1.0.6:
  • Доработан обработчик СМС сообщений при пропадании/появлении питания, при срабатывании датчиков.
  • Исправлена ошибка диалоговых окон для версий Android выше 8
  • Добавлены настройки конфигурирования входов
  • Добавлены настройки задания сценариев работы реле
  • Реализована поддержка Android 9

Написать нам: info@gsmkontrol.ruWhatsAppViberTelegram

Дистанционное управление по СМС и из приложения любыми нагрузками

Дистанционное управление осуществляется с помощью СМС, из бесплатного приложения для Android, либо с помощью бесплатного звонка (звонок без снятия трубки). В контроллере установлены 4 реле, максимальная подключаемая нагрузка к реле - 10 Ампер. Можно запрограммировать автоматическую работу реле в зависимости от состояния входов и охраны (доступно 8 сценариев работы). Состояние каждого реле отображается с помощью светодиодного индикатора.

Функция охраны имущества

Для реализации функции охраны можно использовать любые проводные датчики - герконы, датчики движения, датчики разбития стекла. Можно подключать как нормально-замкнутые, так и нормально-разомкнутые датчики.

Постановка/снятие с охраны производится по СМС, из приложения Android, бесплатным звонком или ключами Touch Memory. В память контроллера можно записать 20 ключей Touch Memory.

При попытке несанкционированной постановки на охрану (или снятия с охраны) не записанным в память ключом Touch Memory, контроллер присылает код этого ключа (код, который написан на самом ключе), что упрощает в дальнейшем разбор подобных ситуаций.

При проникновении на объект контроллер высылает соответствующую СМС и/или осуществляет звонок хозяину. При снятии трубки хозяин может послушать звуковую обстановку на объекте (с помощью выносного микрофона, подключенного к контроллеру). Если к контроллеру подключена сирена - она начинает издавать очень громкие звуки, отпугивая злоумышленников.

Извещение о пропадании питания

В контроллере присутствует функция оповещения о пропадании питания. При пропадании 220 вольт на объекте, контроллер переходит на работу от аккумулятора и высылает СМС хозяину о том, что пропало питание. При появлении питания отправляется СМС, что напряжение питания восстановлено.

Данная функция может быть востребована для различных ситуаций. Например, для владельцев точек с холодильниками скоропортящейся продукции, где нужно вовремя знать, что холодильник не работает.

Контроль температуры

К контроллеру можно подключить два датчика температуры (длина датчиков может быть 3, 5 и 10 метров), которые будут измерять температуру в пределах -55°C...+130°C.

Имеется возможность задать нижний и верхний пороги, при достижении которых пользователю будут высылаться СМС со значениями аварийных температур.

Возможность подключения микрофона

При подключении к контроллеру выносного микрофона нашего производства пользователь имеет возможность в любой момент позвонить на контроллер и послушать звуковую обстановку. Также, при несанкционированном проникновении на объект, контроллер звонит хозяину сам. Сняв трубку, хозяин может послушать, что происходит в доме/на даче/в гараже.

Возможность подключения датчиков затопления и утечки газа

Для контроля затопления на объекте или утечки газа к контроллеру могут быть подключены соответствующие датчики. Так же, например, для автоматического отключения насоса при затоплении может быть запрограммирован соответствующий сценарий работы реле.

Автоматические сценарии работы реле

Для реализации различных алгоритмов работы реле: включения сирены при проникновении (и кратковременное чирикание сирены при постановке/снятии на охрану, как в автомобиле), включения охранного индикатора "Маяк", включения освещения по СМС и с выключателей света (с фиксацией и без фиксации), отключения насоса при затоплении и др. ситуаций, в контроллере предусмотрены автоматические сценарии работы. Возможно добавление сценариев в функционал прибора по Вашему желанию.

Корпус на DIN рейку

Для удобного монтажа прибора в щитки электрические контроллер имеет корпус на DIN рейку. Ширина корпуса 6 DIN.

Характеристики

  • Количество дискретных входов: 5
  • Типы поддерживаемых датчиков: проводные (нормально-замкнутые или нормально-разомкнутые)
  • Количество выходов (реле): 4
  • Входов для датчиков температуры: 2
  • Постановка/снятие с охраны: из приложения, бесплатным звонком, по СМС, ключом Touch Memory
  • Тихая постановка/снятие с охраны: из приложения, СМС
  • Максимальное кол-во ключей Touch Memory: 20
  • Количество абонентов: 10 (с версии ПО микроконтроллера 'F')
  • Подключение микрофона: Да
  • Напряжение питания: DC 10..15В (либо AC 220В)
  • Защита GSM модуля от зависаний: Есть
  • Защита от переполюсовки питания: Есть
  • Защита внутренних и внешних цепей от перенапряжения и импульсных помех: Есть
  • Потребляемая мощность: 0,42 Вт
  • Габариты: 107х91х58м
  • Сертификат: Декларация соответствия EAC
  • Гарантия: 2 года

Документация


Цены на наше оборудование

Оборудование Цена
Актуально на 17.06.2019
Наличие на складе
Доставка в любой регион России 275 руб.

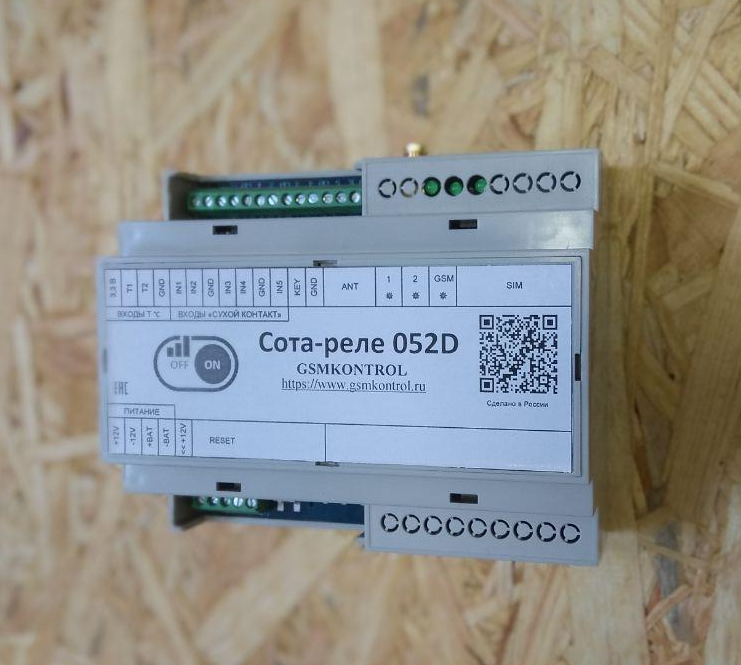

GSM контроллер "Сота-реле 052D"
(реле - нет, 5 входов "сухой контакт", 2 канала измерения температуры, поддержка ключей Touch Memory, подключение микрофона, корпус на DIN рейку, габариты 107х91х58мм, питание DC 12В, оповещение о пропадании питания)
3400 руб. В наличии
GSM реле 2 канальное "Сота-реле 200D"
(2 реле по 10 Ампер, входов - нет, измерения температуры - нет, корпус на DIN рейку, габариты 107х91х58мм, питание DC 12В, оповещение о пропадании питания, управление бесплатным звонком, по СМС и из бесплатного приложения Android)
3350 руб. В наличии
GSM реле 3 канальное "Сота-реле 300D"
(3 реле по 10 Ампер, входов - нет, измерения температуры - нет, корпус на DIN рейку, габариты 107х91х58мм, питание DC 12В, оповещение о пропадании питания, управление бесплатным звонком, по СМС и из бесплатного приложения Android)
3630 руб. В наличии
GSM реле 4 канальное "Сота-реле 400D"
(4 реле по 10 Ампер, входов - нет, измерения температуры - нет, корпус на DIN рейку, габариты 107х91х58мм, питание DC 12В, оповещение о пропадании питания, управление бесплатным звонком, по СМС и из бесплатного приложения Android)
3740 руб. В наличии
GSM контроллер "Сота-реле 202D"
(2 реле по 10 Ампер, входов - нет, 2 канала измерения температуры, 2 сценария работы для каждого реле, корпус на DIN рейку, габариты 107х91х58мм, питание DC 12В, оповещение о пропадании питания, управление бесплатным звонком, по СМС и из бесплатного приложения Android)
3490 руб. В наличии
GSM контроллер "Сота-реле 302D"
(3 реле по 10 Ампер, входов - нет, 2 канала измерения температуры, 2 сценария работы для каждого реле, корпус на DIN рейку, габариты 107х91х58мм, питание DC 12В, оповещение о пропадании питания, управление бесплатным звонком, по СМС и из бесплатного приложения Android)
3905 руб. В наличии
GSM контроллер "Сота-реле 402D"
(4 реле по 10 Ампер, входов - нет, 2 канала измерения температуры, 2 сценария работы для каждого реле, корпус на DIN рейку, габариты 107х91х58мм, питание DC 12В, оповещение о пропадании питания, управление бесплатным звонком, по СМС и из бесплатного приложения Android)
4015 руб. В наличии
GSM контроллер 1 канальный
(1 реле, 2 входа "сухой контакт", 1 канал измерения температуры, корпус на DIN рейку, питание DC 12В)
3289 руб. Под заказ (1-3 нед.)
GSM контроллер 2 канальный "Сота-реле 231"
(2 реле, 3 входа "сухой контакт", 1 канал измерения температуры, 8 сценариев работы для каждого реле, корпус IP44, габариты 150х110х70мм, питание DC 12В)
4059 руб. В наличии
GSM контроллер 2 канальный "Сота-реле 232D"
(2 реле, 3 входа "сухой контакт", 2 канала измерения температуры, 8 сценариев работы для каждого реле, поддержка ключей Touch Memory, подключение микрофона, корпус на DIN рейку, габариты 107х91х58мм, питание DC 12В, оповещение о пропадании питания)
4719 руб. В наличии
GSM контроллер 2 канальный "Сота-реле 232DA"
(2 реле, 3 входа "сухой контакт", 2 канала измерения температуры, 8 сценариев работы для каждого реле, поддержка ключей Touch Memory, подключение микрофона, корпус на DIN рейку, габариты 107х91х58мм, питание AC 220В, оповещение о пропадании питания)
4895 руб. Под заказ (1-3 нед.)
GSM контроллер 3 канальный "Сота-реле 331"
(3 реле, 3 входа "сухой контакт", 1 канал измерения температуры, 8 сценариев работы для каждого реле, корпус IP44, габариты 150х110х70мм, питание DC 12В)
4169 руб. В наличии
GSM контроллер 3 канальный "Сота-реле 342D"
(3 реле, 4 входа "сухой контакт", 2 канала измерения температуры, 8 сценариев работы для каждого реле, поддержка ключей Touch Memory, подключение микрофона, корпус на DIN рейку, габариты 107х91х58мм, питание DC 12В, оповещение о пропадании питания)
4939 руб. В наличии
GSM контроллер 3 канальный "Сота-реле 342DA"
(3 реле, 4 входа "сухой контакт", 2 канала измерения температуры, 8 сценариев работы для каждого реле, поддержка ключей Touch Memory, подключение микрофона, корпус на DIN рейку, габариты 107х91х58мм, питание AC 220В, оповещение о пропадании питания)
5225 руб. Под заказ (1-3 нед.)
GSM контроллер 4 канальный "Сота-реле 452D"
(4 реле, 5 входов "сухой контакт", 2 канала измерения температуры, 8 сценариев работы для каждого реле, поддержка ключей Touch Memory, подключение микрофона, корпус на DIN рейку, габариты 107х91х58мм, питание DC 12В, оповещение о пропадании питания)
5159 руб. В наличии
GSM контроллер 4 канальный "Сота-реле 452DA"
(4 реле, 5 входов "сухой контакт", 2 канала измерения температуры, 8 сценариев работы для каждого реле, поддержка ключей Touch Memory, подключение микрофона, корпус на DIN рейку, габариты 107х91х58мм, питание AC 220В, оповещение о пропадании питания)
5555 руб. Под заказ (1-3 нед.)
GSM контроллер 8 канальный
(8 реле, 9 входов "сухой контакт", 2 канала измерения температуры, 8 сценариев работы для каждого реле, поддержка ключей Touch Memory, подключение микрофона, корпус на DIN рейку, питание DC 12В, оповещение о пропадании питания)
по запросу Под заказ (1-3 нед.)

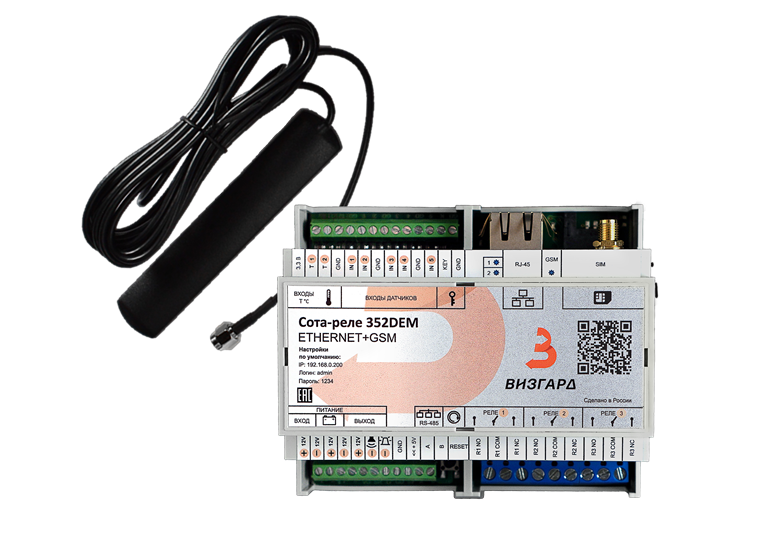

GSM/Ethernet контроллер "Сота-реле 352DEM"
(2 канала связи: Ethernet + GSM, веб-интерфейс, Modbus, 3 реле, 5 входов "сухой контакт", 2 канала измерения температуры, 8 сценариев работы для каждого реле, поддержка ключей Touch Memory, корпус на DIN рейку, габариты 107х91х58мм, питание DC 12В, оповещение о пропадании питания, обновление прошивки через Ethernet, возможность подключения блоков расширения по RS485)
7249 руб. В наличии
Ethernet контроллер
(4 датчика температуры, 3 реле, 5 входов "сухой контакт", 2 входа 4-20мА, 8 шлейфов, rs-485 (Modbus), веб-интерфейс, корпус на DIN рейку, питание DC 12В)
от 6700 руб. Под заказ (1-3 нед.)
Ethernet контроллер для управления 3 фазным двигателем
(rs-485 (Modbus)корпус на DIN рейку, питание DC 12В)
от 6920 руб. Под заказ (1-3 нед.)
Блок расширения "Блок IO 671"
(6 выходов типа реле, 7 входов "сухой контакт", 1 вход для датчика температуры, подключение по rs-485 (Modbus) корпус на DIN рейку, питание DC 12В)
4450 руб. В наличии
Датчик температуры "ДТ-1-3"
(длина 3 м, с защитой от помех, измеряемая температура -55°C...+130°C)
390 руб. В наличии
Датчик температуры "ДТ-1-5"
(длина 5 м, с защитой от помех, измеряемая температура -55°C...+130°C)
460 руб. В наличии
Микрофон выносной "МИК-1-В"
(длина 30 см, предназначен для подключения к GSM контроллерам "Сота-реле")
190 руб. В наличии
Блок питания AC/DC 220/12В вых.ток 1,5А 385 руб. В наличии
Блок питания 12W/12-24V/DIN FARADAY 1050 руб. В наличии
Блок питания RS-15-15 MEAN WELL 750 руб. В наличии
Антенна GSM угловая (разъем SMA) 145 руб. В наличии
Антенна GSM выносная на магните (разъем SMA) 275 руб. В наличии
Датчик наличия фазы (220В), преобразование в "сухой контакт" 330 руб. Под заказ (1-3 нед.)
Преобразователь частоты от 14500 руб. Под заказ (1-3 нед.)

Есть вопрос или заинтересовал наш контроллер?


Наши преимущества


✔ Модификация прошивки

В случае если Вас не устроит функционал стандартной прошивки: модификация прошивки под Ваши нужды у готовых устройств осуществляется бесплатно

✔ Гарантия 24 месяца

Перепрошивка устройства по желанию заказчика также является гарантийным случаем и осуществляется бесплатно. Гарантийный ремонт осуществляется в России.

✔ Техподдержка

Техподдержка осуществляется нами напрямую и доступна по всем современным каналам - Телефон, Viber, WhatsApp, Telegram, электронная почта.


✔ Управление по СМС

GSM канал доступен всегда и из любой точки мира. Управление по GSM каналу осуществляется посредством СМС. Нет необходимости подключать Интернет в телефоне и на устройстве. Управление осуществляется даже при очень слабом сигнале без задержек и зависаний. Управление также может осуществляться посредством GPRS сети, через веб-интерфейс (подключается опционально)

✔ Блокировок не будет

Дистанционное управление по GSM каналу осуществляется напрямую Телефон - Устройство. Не используются никакие промежуточные сервера. Как следствие, отсутствие проблем с доступом к устройствам из-за решения регулятора запретить доступ к сервису Telegram с помощью блокировки миллионов интернет-серверов

✔ Мобильное приложение

Все пользователи могут бесплатно скачать наше приложение для Android. Приложение для iOS в разработке.


✔ Не зависает

Устройства не зависают из-за помехи на фазе даже при коммутации мощных нагрузок

✔ Выбирайте в корпусе или без

Вы можете приобрести устройсво как в корпусе (на DIN рейку или корпус IP44) так и без корпуса (по сниженной цене)

✔ Качественные комплектующие

Оригинальная схема и качественные комплектующие позволяют эксплуатировать устройства длительное время в круглосуточном непрерывном режиме.


Контроллеры для управления различным оборудованием (в корпусе IP44)

Дистанционное управление по СМС Дистанционное управление бесплатным звонком Информирование о температуре Автоматические сценарии работы контроллеров

Описание

Контроллер Сота-реле позволит Вам дистанционно управлять различным оборудованием, нагрузками 220В переменного тока, 12В и 24В постоянного тока. У Вас появится возможность дистанционно управлять отоплением, перезагружать зависшие телекоммуникационные приборы, IP-камеры отправив СМС или позвонив на устройство. Контроллер производит круглосуточный мониторинг температуры. В случае отклонения температуры от заданных пределов контроллер отправляет пользователям тревожное СМС со значением текущей температуры. Входы "Сухой контакт" могут быть использованы как для подключения охранных (датчики движения, герконы) и технологических датчиков, так и для контроля включения/выключения реле (например, можно подключиться к доп. контактам контактора и контролировать его включение). По желанию Заказчика входы могут быть преобразованы в аналоговые.

Характеристки

  • Количество выходов (каналов управления): 2, 3, 4, 8
  • Тип выхода: реле на 220В переменного тока или 30В (макс) постоянного тока с перекидным контактом (нормально-замкнутым, нормально-разомкнутым)
  • Максимальное коммутируемое напряжение реле: 250VAC, 30VDC
  • Максимальный выходной ток реле: 10А
  • Автоматичечких сценариев работы каждого реле: 8
  • Количество входов "Сухой контакт" (замкнуто/разомкнуто): 2, 3, 4, 8
  • Датчик температуры: 1 (опционально)
  • GSM-модуль: 900/1800 МГц (все Российские операторы)
  • Управление: по СМС, звонком, с брелока по радиоканалу (опционально)
  • Количество абонентов: 10 (с версии ПО микроконтроллера 'F')
  • Напряжение питания: DC 12В или AC 220В
  • Габариты: 150х110х70мм
  • Разработчик и производитель: GSMKontrol

Комплектация

  • Контроллер
  • Угловая GSM антенна
  • Блок питания AC/DC 220/12В - опционально
  • Датчик температуры - опционально
  • Инструкция по эксплуатации

Написать нам: info@gsmkontrol.ruWhatsAppViberTelegram

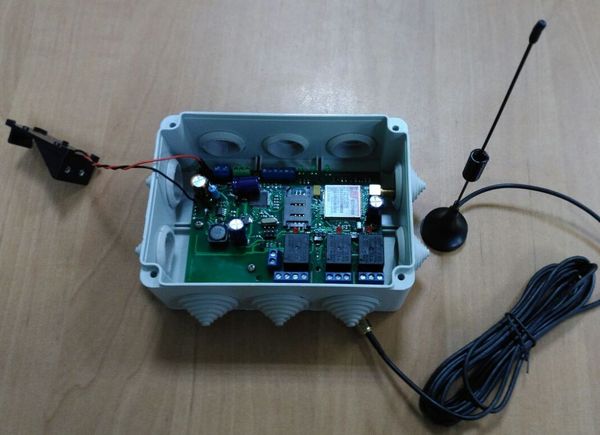

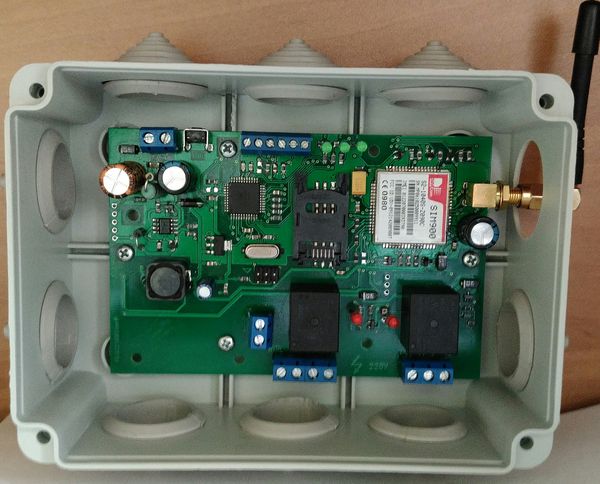

2 канальный контроллер
2 канальный контроллер в комплекте с внешней GSM антенной. Корпус IP44 (уличное исполнение).

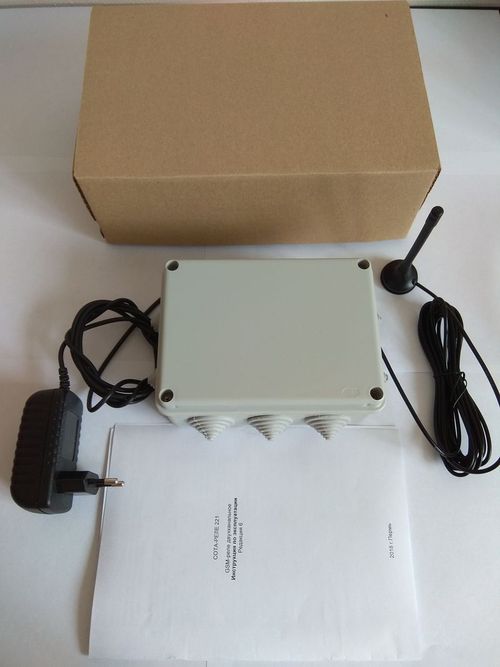

Внешний вид комплекта контроллера
Внешний вид комплекта контроллера

GSM сигнализация для охраны Вашего имущества (в корпусе IP44)

для коттеджа для дачи для гаража

Описание

GSM сигнализация Сота-охрана позволит Вам дистанционно контролировать состояние Вашего имущества. При покушении на Ваше имущество Вам незамедлительно будет выслано СМС, информирующее Вас о типе события, сработавшем датчике, о том, что окружающая температура слишком высокая или слишком низкая. Так же Вы в любой момент сможете дистанционно запросить состояние устройства, в ответ Вам придет СМС с состоянием всех датчиков, всех выходов устройства, значением температуры в градусах Цельсия.

Характеристки

  • Количество входов: 3 (для датчиков типа "сухой контакт")
  • Количество выходов: 3 (тип - реле, одно реле для подключения Сирены)
  • Входов для датчика температуры: 1
  • Постановка/снятие с охраны: бесплатным звонком
  • Тихая постановка/снятие с охраны: СМС
  • GSM-модуль: 900/1800МГц (все Российские операторы)
  • Количество абонентов: 10 (с версии ПО микроконтроллера 'F')
  • Напряжение питания: 10-15 В
  • Потребляемая мощность: 0,42 Вт
  • Габариты: 150х110х70мм
  • Разработчик и производитель: GSMKontrol

Комплектация

  • GSM сигнализация
  • Угловая GSM антенна
  • Блок питания AC/DC 220/12В - опционально
  • Сирена - опционально
  • Датчик движения - опционально
  • Инструкция по эксплуатации

Написать нам: info@gsmkontrol.ruWhatsAppViberTelegram

GSM сигнализация с внешней GSM антенной.
GSM сигнализация c GSM антенной. Корпус IP44.

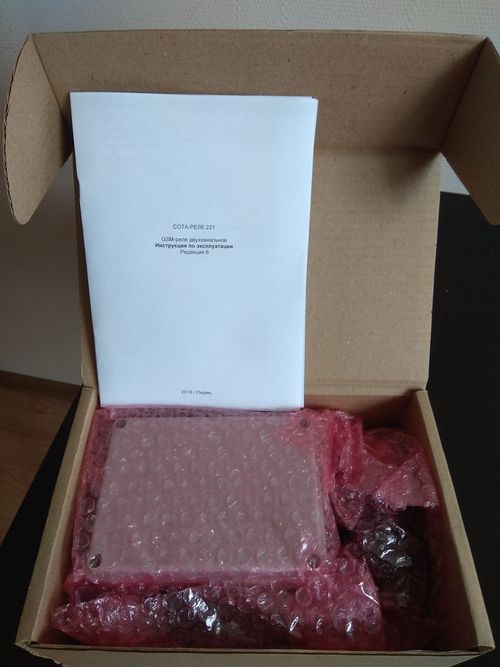

Упакованный комплект
Упакованный комплект

Как это работает

После первой установки и подключения GSM контроллера Вам понадобится записать в его память Ваш номер телефона, для того чтобы он знал номер своего хозяина. На этот номер он будет присылать Вам СМС сообщения о различных нештатных ситуациях, таких как: сработки датчиков, проникновение в охраняемое помещенье, выход температуры за пределы допустимых значений и т.д.

Номер записывается с помощью простой СМС: Num1 +71234567890;. В конце номера ставится точка с запятой. Все, после этого Ваш GSM контроллер готов к работе с Вашим телефоном. Даже если Вы поменяете SIM-карту в Вашем контроллере или GSM сигнализации, перезаписывать Ваш номер в прибор не придется.

После записи в устройство номера можно, например, запросить состояние датчиков GSM контроллера. Запрос делается с помощью СМС со знаком вопроса: ? (см. рис.).

Управление встроенными реле производится с помощью СМС сообщения, в котором указывается номер реле и команда: включить или выключить (см. рис.). Например, чтобы включить первое реле GSM контроллера, необходимо отправить СМС вида: 1 on. А чтобы выключить, например, второе реле - отправить СМС команду 2 of.

На каждую СМС команду или запрос контроллер (или GSM сигнализация) присылают ответ, по которому можно контролировать выполнение команды.

GSM сигнализация ставится на охрану бесплатным звонком (звонком без снятия трубки). При этом сирена сигнализации (внешняя) чирикает 1 раз. Аналогично происходит снятие с охраны. При этом сирена сигнализации чирикает 2 раза. В GSM контроллере есть возможность также бесшумного снятия/постановки на охрану - делается это с помощью СМС команды.

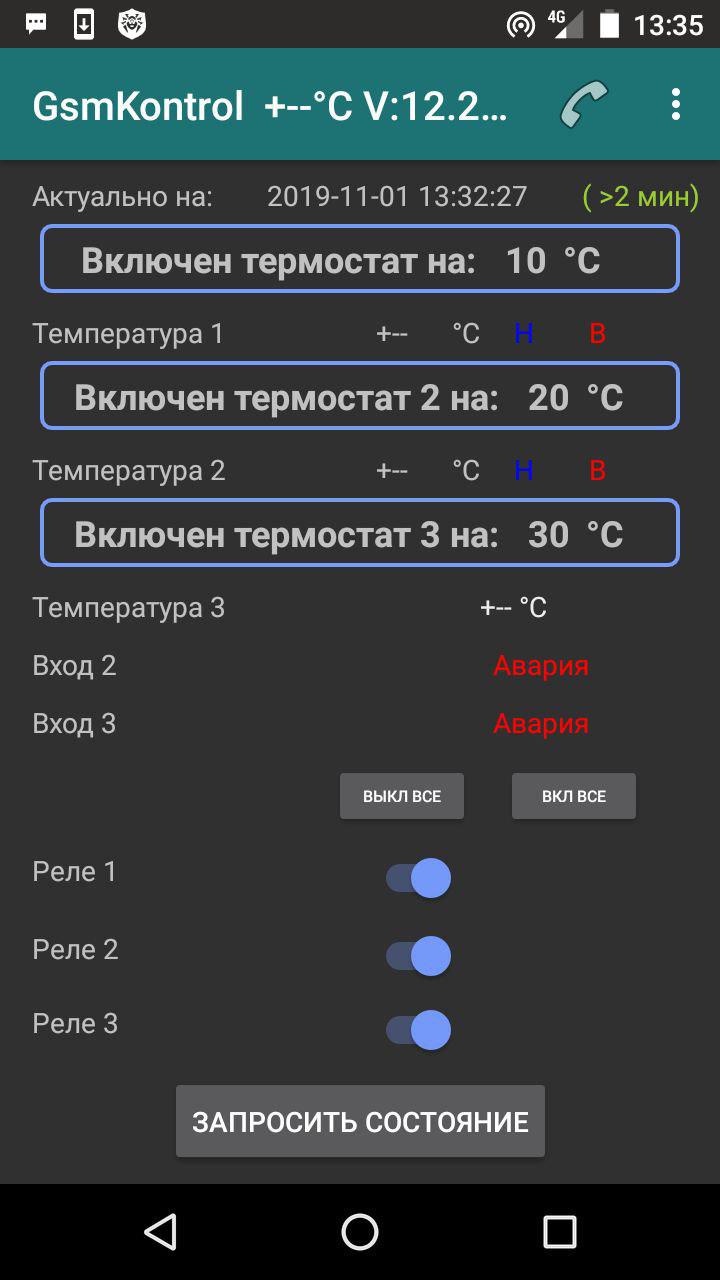

Если вводить СМС команды вручную для Вас не удобно, Вы можете скачать наше бесплатное приложение для телефонов на базе Android.

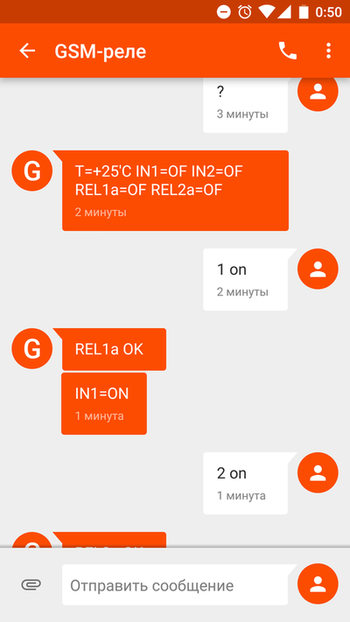

Пример обмена СМС с 2-х канальным контроллером
Пример обмена СМС с двухканальным контроллером.
На рисунке: "?" - запрос температуры, состояния входов и реле. "1 on" - команда включения 1-го реле.

Схема подключения

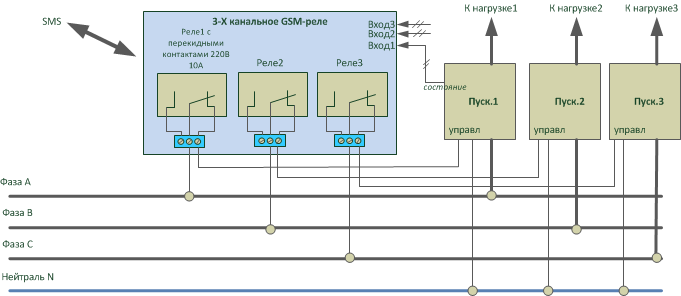

Схема подключения трехканального контроллера для управления нагрузкой 220В через контакторы (пускатели)
Схема подключения трехканального контроллера к 3-м фазам для управления нагрузкой 220В через контакторы (пускатели)

Как заказать наше оборудование

Напишите нам письмо с указанием того, что бы Вы хотели заказать. Мы перезвоним Вам в кратчайшие сроки. Почта: info@gsmkontrol.ru (С организациями работаем с НДС).

Доставка контроллеров
Разработчик и производитель:
GSMKontrol
г. Пермь, ул. Лесозаводская 9, офис 406А

☎ +7 (342) 273-71-55

info@gsmkontrol.ru

Написать нам в WhatsAppViberTelegram


Доставка по России

Мы отправляем нашу продукцию в любую точку России по самым низким тарифам.

Возможны следующие варианты доставки:

  • Почта России
  • Транспортные компании

Доставку оплачивает заказчик. Стоимость доставки 275 руб. (Цена может измениться в зависимости от партии). Дополнительная информация по почте info@gsmkontrol.ru.

Доставка контроллеров

О компании GSMKontrol

GSMKontrol - динамично развивающаяся компания. Мы находимся в г. Пермь, работаем по всей России, а также за рубежом.

Мы занимаемся разработкой и производством любых устройств, работающих по GSM-каналу (SMS, GPRS, Data-voice), Ethernet или Wi-Fi по желанию заказчика.

✔ Мы являемся разработчиками полного цикла. Все компоненты наших устройств приобретаются в отечественных магазинах и имеют необходимые сертификаты.

Наш опыт разработки более 10 лет.

Любые Ваши идеи по автоматизации квартиры, дома, промышленного объекта или их части могут быть реализованы благодаря нам в короткий срок и за разумные деньги.

У нас индивидуальный, лояльный подход к каждому клиенту. Мы рассмотрим любые Ваши идеи, поможем структурировать их и воплотить в жизнь. Не стесняйтесь обращаться к нам и задавать любые вопросы.

По телефону мы доступны в рабочее время, по электронной почте info@gsmkontrol.ru, Viber или WhatsApp мы доступны практически 24 часа в сутки.

GSMKontrol.ru также предлагает готовые устройства собственной разработки:

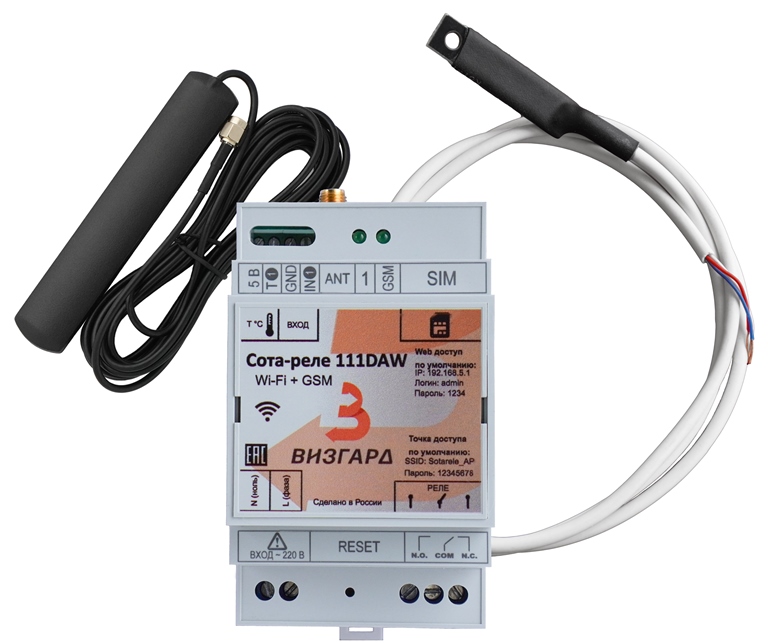

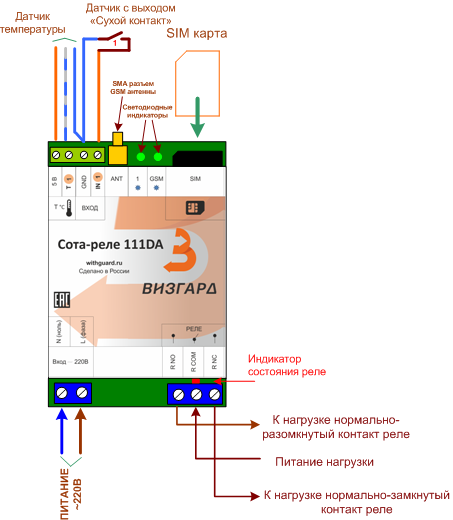

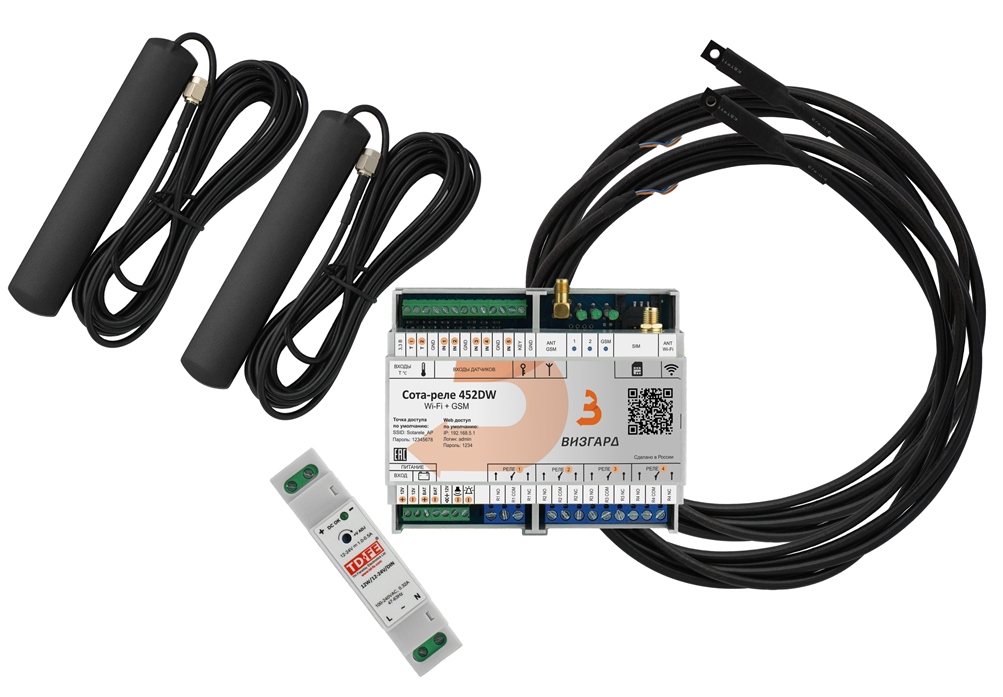

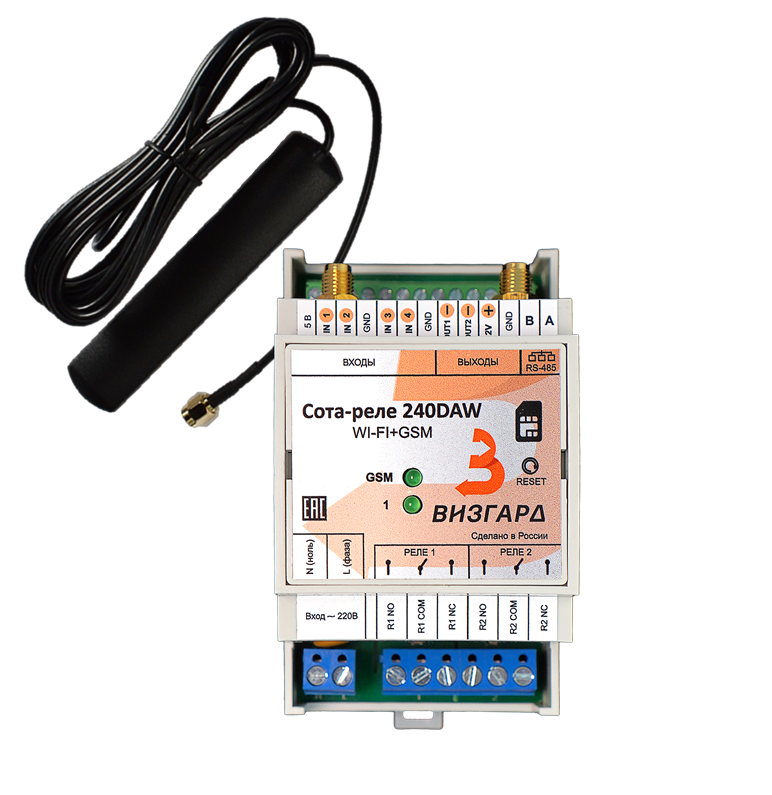

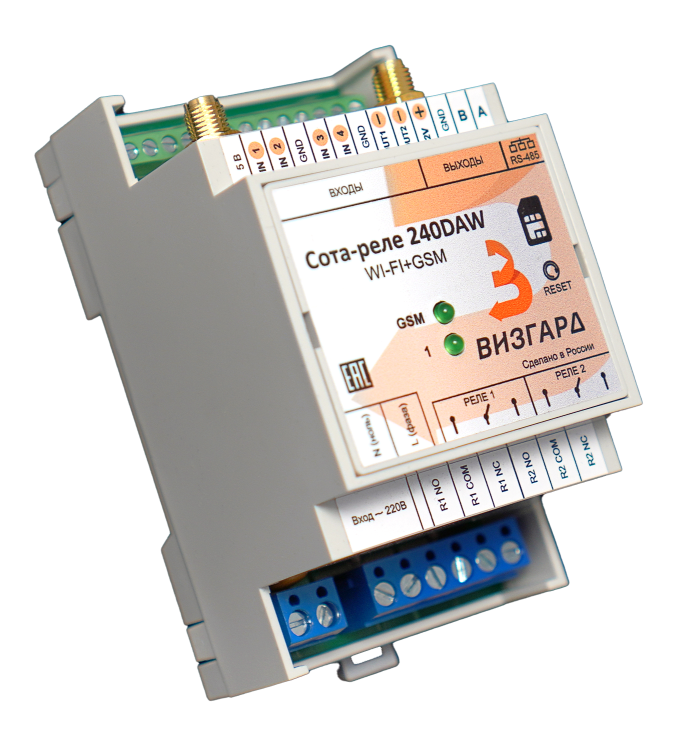

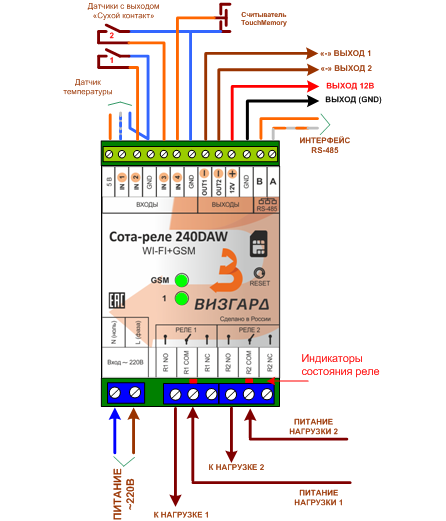

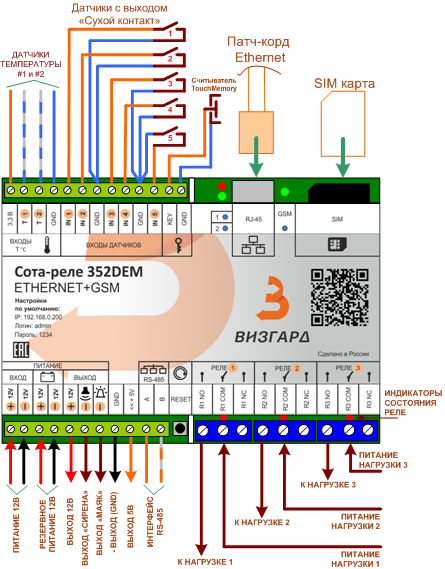

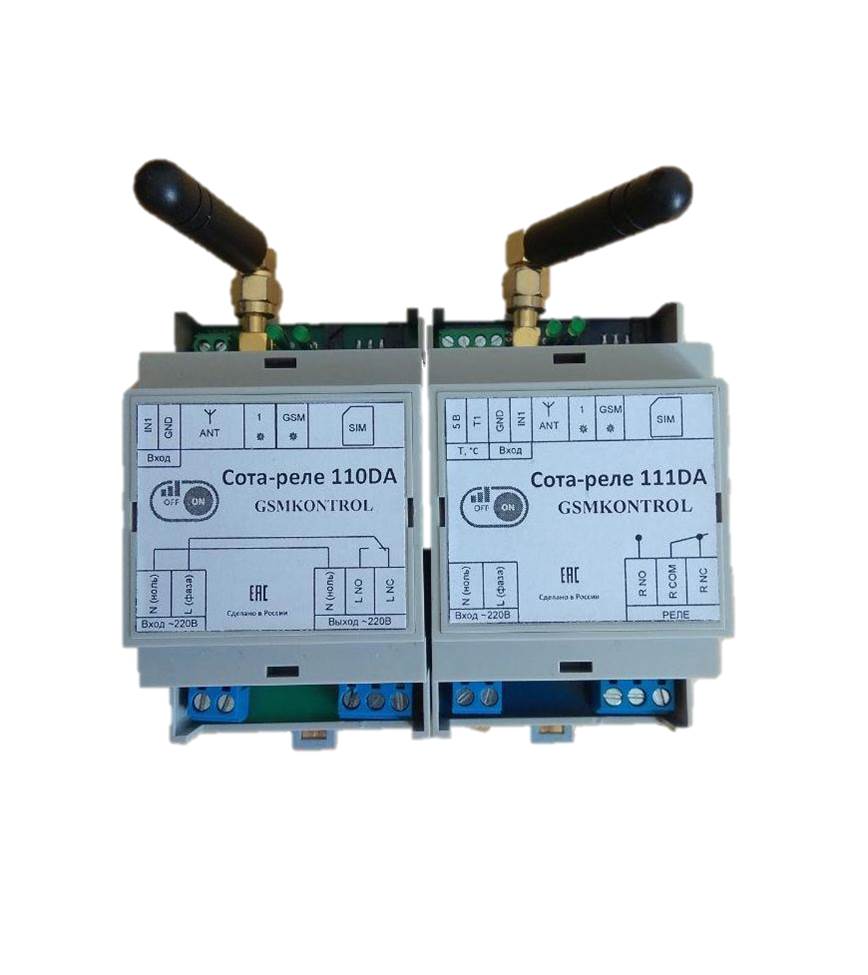

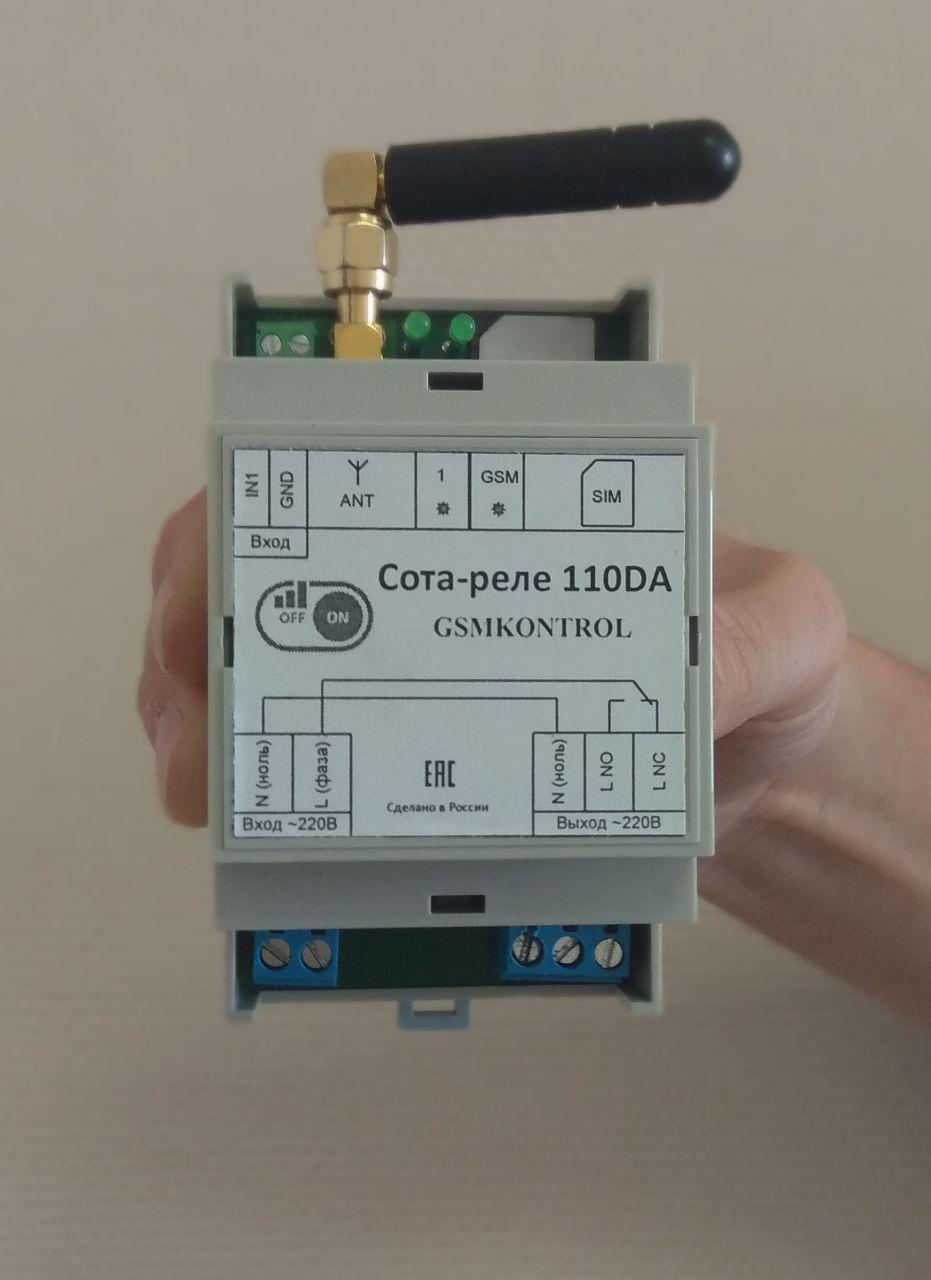

  • Контроллеры Сота-реле - это контроллеры, управляемые по GSM каналу с помощью СМС и звонков;
  • GSM сигнализации семейства Сота-охрана;
  • GSM датчик газа - датчик утечки газа, информирующий об утечке звуковой и световой сигнализацией, звонком на телефон и СМС.
  • GSM датчик протечки воды - датчик протечки воды, информирующий о протечке звуковой и световой сигнализацией, звонком на телефон и СМС.
